“29/39mm U Guide Rail Roll Forming Machine | Shutter Door Making Machine U Guide Rail Roll Forming Machine (29mm 39mm) for Shutter Door Production ”

Máy tạo cuộn đường ray hướng dẫn 29/39mm U Shutter Door Making Machine U Guide Rail Roll Forming Machine (29mm 39mm) để sản xuất cửa cửa

Sản phẩm - Máy cửa cuốn - Hướng dẫn máy cán định hình đường sắt
  • nguyên liệu thô
    Thép mạ kẽm
  • Bảo hành
    3 năm
  • Cảng xuất khẩu
    Cảng Thiên Tân
  • Điều khoản thanh toán
    T/T, L/C, D/A, D/P
  • thùng chứa
    container 20feet
  • Ngày làm việc
    40 ngày làm việc
  • Nguồn gốc
    Trung Quốc
  • Hàng hiệu
    IRONSTAR
  • Chứng nhận
    CE
  • Số mô hình
    tùy chỉnh
  • Số lượng đặt hàng tối thiểu
    1 bộ
  • Giá bán
    As Drawing
  • chi tiết đóng gói
    Bạt và vỏ gỗ
  • Thời gian giao hàng
    30-50 ngày
  • Điều khoản thanh toán
    T/T, L/C
  • Khả năng cung cấp
    10 bộ/tháng

Máy tạo cuộn đường ray hướng dẫn 29/39mm U Shutter Door Making Machine U Guide Rail Roll Forming Machine (29mm 39mm) để sản xuất cửa cửa

  • “29/39mm U Guide Rail Roll Forming Machine | Shutter Door Making Machine U Guide Rail Roll Forming Machine (29mm 39mm) for Shutter Door Production ”
  • “29/39mm U Guide Rail Roll Forming Machine | Shutter Door Making Machine U Guide Rail Roll Forming Machine (29mm 39mm) for Shutter Door Production ”
  • “29/39mm U Guide Rail Roll Forming Machine | Shutter Door Making Machine U Guide Rail Roll Forming Machine (29mm 39mm) for Shutter Door Production ”
Nhận giá Liên hệ với bây giờ

Máy cán tạo hình ray dẫn hướng chữ U tùy chỉnh sử dụng trong cửa hàng gara và nhà máy, kênh kim loại 1,3-2mm, máy cán ray dẫn hướng chữ U 29 39mm dành cho UAE



Máy cán ray dẫn hướng chữ U bán chạy ở nhiều quốc gia, độ dày cán ray dẫn hướng chữ U phổ biến từ 1-3 mm, vật liệu sử dụng thép mạ kẽm



Chúng tôi bán nhiều máy như vậy cho Ấn Độ, Thái Lan, Nga, Algeria, Qatar, Morocco, Ả Rập Xê Út, Oman, v.v., Kích thước có thể tùy chỉnh theo nhu cầu của bạn



Máy cán ray dẫn hướng chữ U | máy cán ray trượt | máy tạo rãnh cửa chớp

Quy trình làm việc của máy cán ray dẫn hướng chữ U

Máy tách cuộn - máy cán - hộp điều khiển PLC - máy cắt thủy lực - bàn ra sản phẩm

Máy tạo cuộn đường ray hướng dẫn 29/39mm U Shutter Door Making Machine U Guide Rail Roll Forming Machine (29mm 39mm) để sản xuất cửa cửa 0















Đường kính của máy cán ray dẫn hướng chữ U

Không

            Loại

 Thông số kỹ thuật

1

 Nguyên liệu Loại Thép mạ kẽm
Chiều rộng nạp liệu Theo bản vẽ của khách hàng
Độ dày 1-3 mm

2

 Máy tách cuộn Vận hành Thủ công
Tải trọng 3 tấn

3

 Thân máy chính Trạm con lăn 10 hàng
Đường kính trục 55 mm
Vật liệu trục 45# mạ crôm 0,05mm
Vật liệu con lăn 45# mạ crôm 0,05mm
Khung Hàn tấm thép
Độ dày khung 16 mm
Kích thước máy Khoảng 5,5*0,8*1 m
Trọng lượng máy Khoảng 2,2 tấn
Màu sắc máy Theo yêu cầu của khách hàng
Vận hành Tự động thủy lực
Tốc độ làm việc Tốc độ thông thường 8-20 m/phút
4 Máy cắt Độ cứng 50-65 HRC
Dung sai cắt ± 1mm
Vật liệu Cr 12
Vận hành Cắt thủy lực
5 Nguồn điện Cách truyền động Xích 1 inch
Động cơ chính 5,5 KW
Động cơ bơm cho máy cắt 4 KW
Điện áp 380V/50HZ, 3 pha hoặc theo yêu cầu của khách hàng

6

 Hộp điều khiển Hộp điện Hệ thống điều khiển PLC, biến tần
Màn hình Màn hình cảm ứng
Thương hiệu PLC Delta sản xuất tại Đài Loan
Thương hiệu biến tần Delta sản xuất tại Đài Loan hoặc SAJ
Ngôn ngữ Tiếng Trung và tiếng Anh hoặc theo yêu cầu của khách hàng
7 Bàn xếp Vận hành Thủ công
Chiều dài 2-3 m

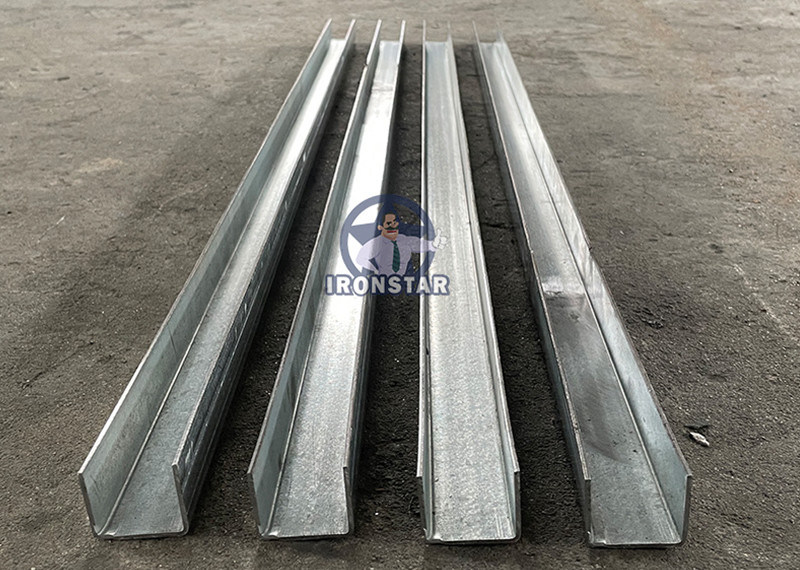

Trưng bày sản phẩm

Máy tạo cuộn đường ray hướng dẫn 29/39mm U Shutter Door Making Machine U Guide Rail Roll Forming Machine (29mm 39mm) để sản xuất cửa cửa 1
Máy tạo cuộn đường ray hướng dẫn 29/39mm U Shutter Door Making Machine U Guide Rail Roll Forming Machine (29mm 39mm) để sản xuất cửa cửa 2
Máy tạo cuộn đường ray hướng dẫn 29/39mm U Shutter Door Making Machine U Guide Rail Roll Forming Machine (29mm 39mm) để sản xuất cửa cửa 3















Máy tách cuộn nạp liệu

Máy tạo cuộn đường ray hướng dẫn 29/39mm U Shutter Door Making Machine U Guide Rail Roll Forming Machine (29mm 39mm) để sản xuất cửa cửa 4

Dùng để đặt cuộn thép và tách cuộn, giữ cho chúng hoạt động ổn định

Tải trọng: 3 tấn

Kích thước bên trong cuộn: 470-530 mm

Loại hình làm việc: Vận hành thủ công

Màu sắc: Theo yêu cầu của khách hàng

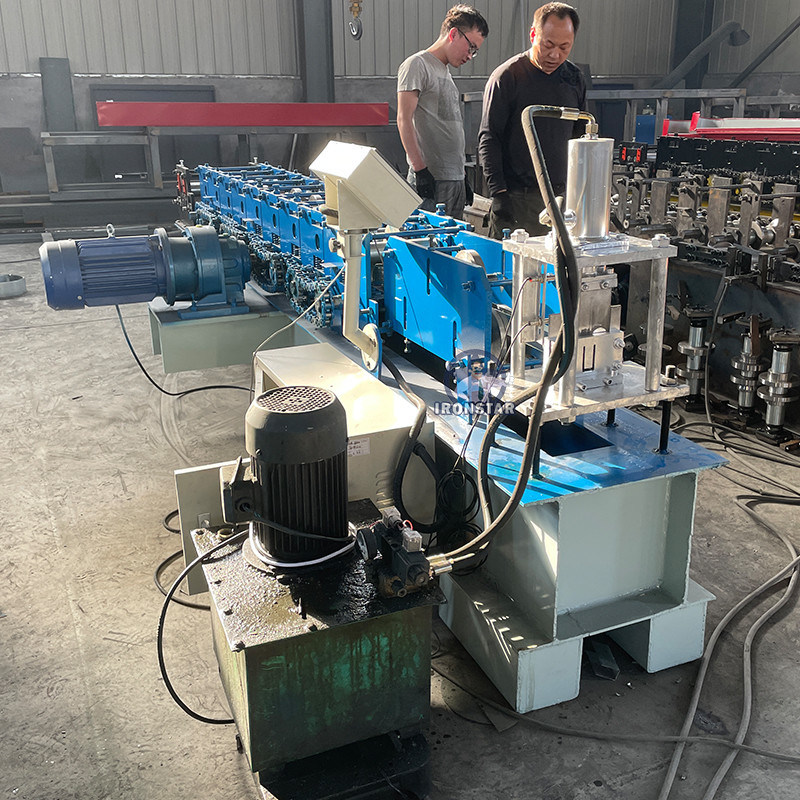

Máy cán

Vật liệu con lăn: thép 45# mạ crôm 0,05mm

bề mặt con lăn được đánh bóng, xử lý mạ cứng

Bề mặt được đánh bóng và xử lý nhiệt cho khuôn có thể giữ cho bề mặt tấm tạo hình nhẵn và không dễ bị trầy xước khi dập

Máy tạo cuộn đường ray hướng dẫn 29/39mm U Shutter Door Making Machine U Guide Rail Roll Forming Machine (29mm 39mm) để sản xuất cửa cửa 5
Máy tạo cuộn đường ray hướng dẫn 29/39mm U Shutter Door Making Machine U Guide Rail Roll Forming Machine (29mm 39mm) để sản xuất cửa cửa 6

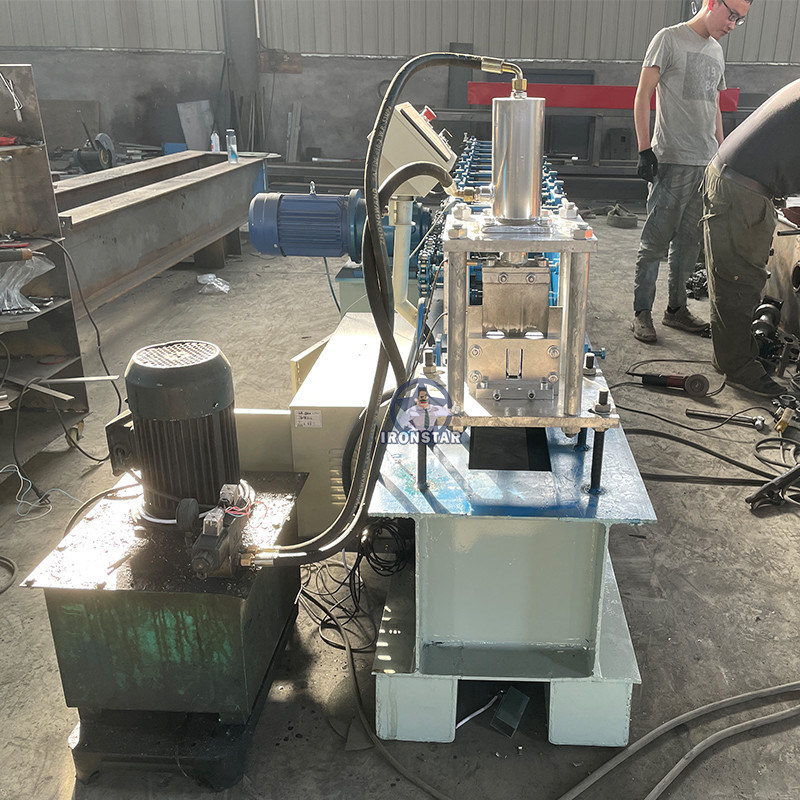

Máy cắt

Máy sử dụng truyền động thủy lực và định vị tự động để xác định kích thước và cắt các sản phẩm mục tiêu.

Vật liệu lưỡi cắt: Cr12, xử lý tôi

Máy tạo cuộn đường ray hướng dẫn 29/39mm U Shutter Door Making Machine U Guide Rail Roll Forming Machine (29mm 39mm) để sản xuất cửa cửa 7















Bàn nạp liệu

Máy tạo cuộn đường ray hướng dẫn 29/39mm U Shutter Door Making Machine U Guide Rail Roll Forming Machine (29mm 39mm) để sản xuất cửa cửa 8

Chèn nguyên liệu thô (tấm thép) qua băng tải để sản xuất và gia công

Nó có thể đảm bảo cuộn đi thẳng và các sản phẩm đầu ra gọn gàng, song song

















Hộp điều khiển

Máy tạo cuộn đường ray hướng dẫn 29/39mm U Shutter Door Making Machine U Guide Rail Roll Forming Machine (29mm 39mm) để sản xuất cửa cửa 9

Hệ thống điều khiển PLC DETAL

Chiều dài của chi tiết mục tiêu có thể điều chỉnh và hiển thị bằng số

Hai chế độ vận hành: tự động và thủ công

Vận hành bằng nút bấm và màn hình cảm ứng, dễ vận hành

Ngôn ngữ: Tiếng Trung và tiếng Anh hoặc theo yêu cầu của khách hàng

















Bơm dầu thủy lực

Máy tạo cuộn đường ray hướng dẫn 29/39mm U Shutter Door Making Machine U Guide Rail Roll Forming Machine (29mm 39mm) để sản xuất cửa cửa 10

Dầu thủy lực vào bình chứa dầu thủy lực

Động cơ bơm làm việc cho máy cắt

Công suất động cơ: 3KW

Dầu thủy lực: Dầu 46#

Dung tích thêm: thêm dầu bằng 3/4 dung tích bình

Áp suất dầu: 8-10 MPa

















Bàn nhận sản phẩm

Máy tạo cuộn đường ray hướng dẫn 29/39mm U Shutter Door Making Machine U Guide Rail Roll Forming Machine (29mm 39mm) để sản xuất cửa cửa 11

Chiều dài: Thông thường 2-3 m

Vận hành: Thủ công

Dùng để thu thập các chi tiết đã hoàn thành

Con lăn đỡ để truyền chi tiết

Dễ dàng cho xe nâng di chuyển tấm

















Phụ tùng miễn phí cho khách hàng

Máy tạo cuộn đường ray hướng dẫn 29/39mm U Shutter Door Making Machine U Guide Rail Roll Forming Machine (29mm 39mm) để sản xuất cửa cửa 12















Đóng gói & Thanh toán & Dịch vụ

1). Phương pháp đóng gói: Trần, người bán phải đảm bảo thiết bị chống ẩm, chống ăn mòn và không bị hư hỏng trong quá trình vận chuyển.

2). Điều khoản thanh toán: 30% tổng giá trị hợp đồng thanh toán bằng T/T, 70% còn lại thanh toán bằng T/T sau khi người mua kiểm tra tại nhà máy của người bán trước khi giao hàng.

3). Thời gian giao hàng: Người bán đảm bảo thiết bị sẵn sàng để giao hàng trong vòng40 ngày làm việc sau khi nhận được tiền đặt cọc từ người mua.

4). Dịch vụ: Chúng tôi có thể cử kỹ thuật viên đến quốc gia của bạn để sửa chữa máy nếu bạn cần. Người mua cần thanh toán tất cả chi phí, bao gồm: visa, vé khứ hồi, chỗ ở, lương 120 USD mỗi ngày.

5). Bảo hành: 36 tháng Trong thời gian bảo hành, các bộ phận thay thế được miễn phí, nhưng người mua cần thanh toán phí vận chuyển.

6). Đóng gói: Một bộ thiết bị hoàn chỉnh cần một container 20 feet để chứa.
